    DNS-20微机控制蹦极绳疲劳试验机
    添加时间:2024/5/16     阅读次数:21

    DNS-20微机控制蹦极绳疲劳试验机

    一、项目简介:

    DNS-20蹦极绳疲劳试验机采用卧式框架结构,传动部分采用圆弧同步齿形带,丝杠副传动,传动平稳,噪音低。特别设计的同步齿形带减速系统和精密滚珠丝杠副带动试验机的移动横梁运动,实现了无间隙传动。,由计算机控制系统通过控制伺服电机等部件来实现试验过程的自动控制,试验数据由负荷传感器精确采集并传输至计算机,系统自动分析处理及存储试验结果,打印机可直接打印所需的试验报告,本机主要用于电线电缆及常规圆试样等的拉伸试验,是一款能满足现代生产科研和教学等行业要求的理想试验设备。二、使用领域:

    该试验机采用交流伺服电动机作为动力源;采用先进的芯片集成技术,专业设计的PCI数据采集放大和控制系统,试验力、变形的放大、A/D转换过程实现了全数字化调整。本机可对各种金属、非金属及复合材料进行力学性能测试和分析研究,广泛应用于航空航天、石油化工、机械制造、电线、电缆、纺织、纤维、塑料、橡胶、陶瓷、食品、医药包装、铝塑管、塑料门窗、土工布、薄膜、木材、纸张、金属材料及制造业,可根据GB、JIS、ASTM、DIN、ISO等标准自动求取最大试验力值、断裂力值、屈服强度、上下屈服强度、抗拉强度、抗压强度、断裂延伸率、拉伸弹性模量、弯曲弹性模量等试验数据。

    DNS-20微机控制蹦极绳疲劳试验机

    依据标准:

    GB/T 2611 《试验机通用技术要求》

    GB6095-2021     坠落防护 安全带  5.2安全绳

    GB24543-2009 坠落防护 安全绳  6.3静态力学性能测试

    GB 14166-2013 机动车乘员用安全带、约束系统、儿童约束系统和ISOFIX儿童约束系统   5.4.2织带的断裂强度试验(静态)



    满足国家标准的要求,符合GB、ISO、ASTM、DIN等多种标准的数据处理。可以符合用户的要求及提供的标准。

    三、重点描述

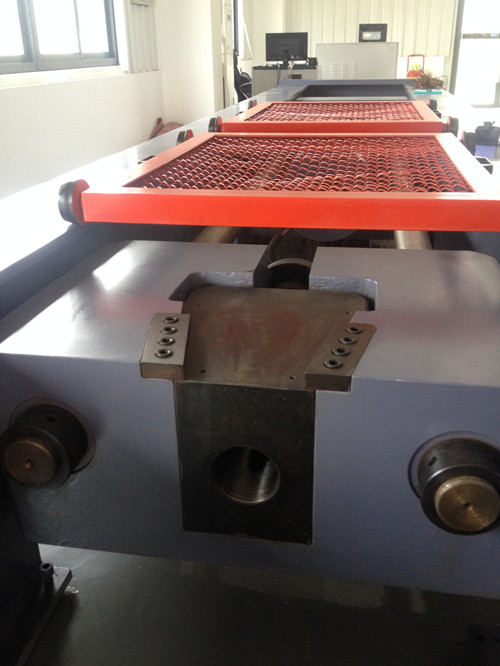

    主机:主要由主机框架、加载部分、移动横梁、后夹头座(含电动调节,遥控器)及负荷传感器等部件组成。横梁移动可以无级调速,更换丝杠、框架后可改变移动横梁行程。传动系统由低噪音圆弧同步齿型带减速系统、滚珠丝杠副组成,运行平稳,效率高、噪音低、无污染。

    后移动夹头座可在框架上移动,移动到合适的位置后插销固定,实现有级调整试验空间,调整间距为500mm。后移动夹头座的移动采用手动的方式实现,停止在需要的位置后,手动插销固定。试验区域设有防护罩,可有效保护试验人员的安全。

    四、功能介绍

    a) 本机采用内置式控制器,保证了该试验机可以实现等速位移、等速试验力的闭环控制。

    b) 采用交流伺服电机,性能稳定、可靠,具有过流、过压、超速、过载等保护装置。电气控制线路参照国际标准,符合国家试验机电气标准,抗干扰能力强,保证了控制器的稳定性,实验数据准确性。

    c) 自动换档:根据负荷大小自动切换到适当的量程,以确保测量数据的准确性;实现了真正意义上的物理调零、增益调整及试验力测量的自动换档、调零、标定和存盘,无任何模拟调节环节,控制电路高度集成化

    d) 条件存盘:试验控制数据和试样条件可制成模块,方便了批量试验的进行;

    e) 自动变速:试验过程中移动横梁的速度可按预先设定的程序自动变化,也可手动变化;

    f) 自动标定:系统可自动实现示值准确度的标定;

    g) 自动保存:试验结束,试验数据和曲线自动保存;

    h) 过程实现:试验过程、测量、显示和分析等均由微机完成;

    i) 批量试验:对相同参数的试样,一次设定后可顺次完成;

    j) 试验软件:中文WINDOWS界面,菜单提示,鼠标操作;a) 显示方式:数据和曲线随试验过程动态显示;

    b) 曲线遍历:试验完成后,可对曲线进行再分析,用鼠标可找到曲线上任一点所对应的试验数据;

    c) 曲线选择:可根据需要选择应力-应变、力-位移、力-时间、位移-时间等曲线进行显示和打印;a) 试验报告:可按用户要求的格式编制报告并打印;具有网络接口,可进行数据的传输、存储、打印记录和网络传输打印,可与企业内部局域网或Internet网连接。a) 限位保护:具有程控和机械两级限位保护;

    b) 自动停机:试样断裂后,移动横梁自动停止;

    c) 过载保护:当负荷超过各档最大值的3-5%时,自动停机;

    自动和人工两种模式求取试验结果,自动形成报表,使数据分析过程简便。

    五、主要技术指标

    1. 较大试验力: 20kN;

    2. 试验机精度等级 1级

    3. 试验力不分档,测量范围: 2%-99%FS;

    4. 试验力测量准确度: ≤±1%;

    5. 试验力测量重复性误差 ≤±1%;

    6. 位移速度控制范围: 0.01~500mm/min;

    7. 位移测量精度: ≤±0.5%;

    8. 拉伸最大行程:                5000mm

    9. 拉伸试验空间: 7000mm;

    10. 试验空间调整距离:          500mm

    11. 试验空间宽度: 500mm;

    12. 供电电源功率: 1KW,380V,50Hz。

    13. 主机外形尺寸:              约 7500x900x750 (mm)

    六、主要配置

    1. 主机框架 自主生产       一台;

    2. 插销式连杆(销轴直径φ20)                           一套

    3. 缠绕式拉伸夹具             一套



    4. 交流伺服调速电机和系统; 定制 一套

    5. 低噪音圆弧同步齿型带减速系统 自主研发 一套

    6. 高精度轮辐负荷传感器; 定制 一只

    7. 高精度位移传感器 一只

    8. 品牌计算机; 联想 一台

    9. 全数字化调整数据采集板; 自主研发 一套

    10. WINDOWS兼容控制软件。 自主研发 一套

    标签:DNS-20微机控制蹦极绳疲劳试验机
