    CST-50冲击试样缺口投影仪
    添加时间:2023/10/19     阅读次数:98

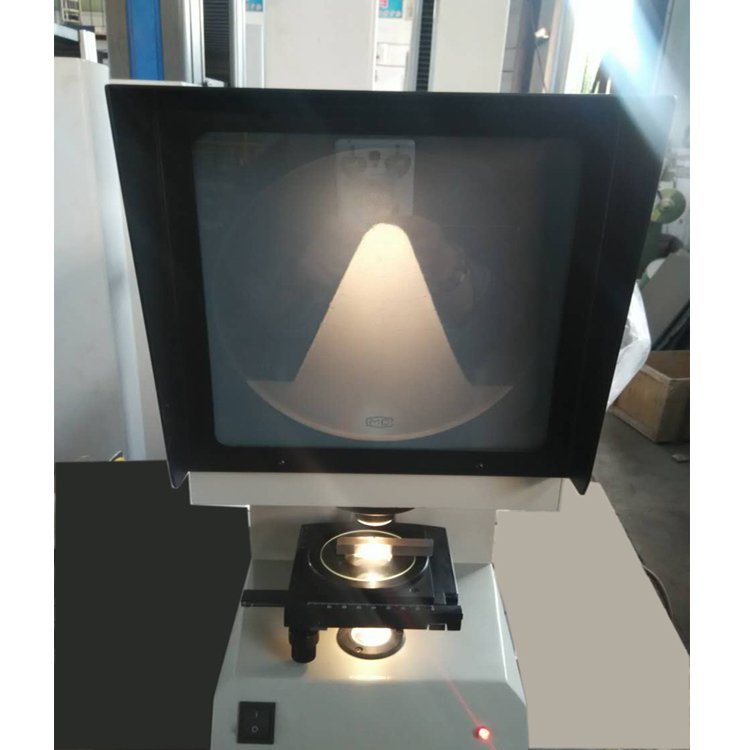

    CST-50冲击试样缺口投影仪

    一、 设备名称:冲击试样缺口投影仪

    二、 型    号:CST-50

    三、 性能说明

    CST-50型冲击试样缺口投影仪是我们根据目前国内广大用户的实际需求和GB/T229-2007《金属夏比摆锤冲击试验方法》中对冲击试样缺口的要求而设计、开发的一种专用于检查夏比V型和U型冲击试样缺口加工质量的专用光学仪器,该仪器是利用光学投影方法将被测的冲击试样V或U型缺口轮廓放大投射到投影屏上,与投影屏上冲击试样V和U型缺口标准样板图比对,以确定被检测的冲击试样缺口加工是否合格,其优点是操作简便,检查对比直观,效率高。

    CST-50冲击试样缺口投影仪

    四、 主要技术指标

    1、 投影屏直径 :180mm

    2、工作台尺寸 :

    方工作台尺寸:110×125mm

    方工作台直径:90mm

    工作台玻璃直径:70mm

    3、工作台行程 :

    纵向:±10mm

    横向:±10mm

    升降:±12mm

    4、工作台转动范围: 0~360°

    5、仪器放大倍率:50X

    物镜放大倍率: 2.5X

    投影物镜放大倍率:20x

    6、光源(LED):24V  20W

    7、电源:  220V   50Hz

    8、外形尺寸:515×224×603mm

    9、重量:  20kg

    五、 设备主要配置:

    1.CST-50投影仪主机     一台

    2.底座调整钮            四个

    3.电源线                一根

    4.平板玻璃              一块

    标签:CST-50冲击试样缺口投影仪
